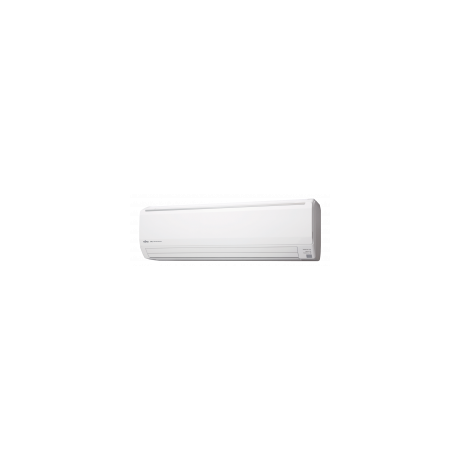

Ecotech - wandmodel
Wandmodel ASYG LMCA / ASYG LFCC
Fujitsu ECOTECH Wandmodel met een hoog voelbaar vermogen is een lucht-lucht warmtepomp inverter split type met energieklasse A combinatie, standaard voorzien van een infrarode afstandsbediening en uitermate geschikt voor de koeling van technische lokalen. Een overgedimensioneerde verdamper zorgt voor een zeer geringe ontvochtiging van de ruimtelucht. Een inverter gestuurde compressor, DC ventilatoren en een elektronisch aangestuurd expansieventiel liggen aan de basis van een zeer optimaal rendement en verminderen daarenboven het energieverbruik tot bijna 70% in deellast in vergelijking met een conventioneel aangestuurde compressor.
Specificaties
|
Binnentoestel |
ASYG 09 LMCA |
ASYG 12 LMCA |
ASYG 14 LMCA |
ASYG 18 LFCA |
ASYG 24 LFCC |
ASYG 30 LFCA | |
| Buitentoestel |
AOYG 07 LMCA |
AOYG 09 LMCA |
AOYG 12 LMCA |
AOYG 14 LMCA |
AOYG 18 LFC |
AOYG 24 LFCC |
|
|
Nominaal koelvermogen** |
kW |
1,80 | 2,20 | 3,00 | 4,10 | 5,70 | 6,25 |
|
Koelmiddel |
R410A | R410A | R410A | R410A | R410A | R410A | |
|
Ontvochtiging |
l/h | 0 | 0 | 0 | 0 | 0 | 0 |
|
Voeding |
V | 230/1 | 230/1 | 230/1 | 230/1 | 230/1 | 230/1 |
|
Opgenomen stroom in koeling (Nom. - Max.) |
A | 2,7 - 6,0 | 3,5 - 6,0 | 4,4 - 6,5 | 5,3 - 9,0 | 6,8 - 9,0 | 9,7 - 13,5 |
|
Opgenomen vermogen in koeling (Nom. - Max.) |
kW | 0,47 - 1,19 | 0,64 - 1,27 | 0,92 - 1,40 | 1,13 - 1,98 | 1,52 - 2,07 | 2,20 - 3,07 |
|
Luchtdebiet (maximum) |
m³/h |
750 |
750 |
770 |
900 | 1100 | 1100 |
|
Maximaal geluidsdruk niveau @ 1 m |
dB | 43 |
43 |
43 |
43 |
47 |
48 |
|
Gemiddeld geluidsdruk niveau @ 1 m |
dB |
40 |
40 |
40 |
37 |
42 |
42 |
|
Minimaal geluidsdruk niveau @ 1 m |
dB |
32 |
32 |
32 |
33 |
37 |
37 |
|
Afmetingen (H x B x D) |
mm |
268x840x203 |
268x840x203 |
268x840x203 |
320x998x238 | 320x998x238 |
320x998x238 |
|
Gewicht binnenunit |
kg |
8,5 |
8,5 |
8,5 |
14,0 |
14,0 |
14,0 |
|
Afstandbediening |
IR |
IR | IR | IR | IR |
IR |
|
|
Koelleidingen binnenunit # |
inch |
1/4 - 3/8 |
1/4 - 3/8 | 1/4 - 1/2 | 1/4 - 1/2 |
1/4 - 5/8 |
3/8 - 5/8 |
|
Koelleidingen buitenunit # |
inch | 1/4 - 3/8 | 1/4 - 3/8 | 1/4 - 3/8 | 1/4 - 1/2 |
1/4 - 1/2 |
1/4 - 5/8 |
| Voorgevulde hoeveelheid koelmiddel | g |
700 |
700 |
850 |
1050 |
1200 |
1650 |
| Extra hoeveelheid koelmiddel per meter | g/m | 20 | 20 | 20 | 20 |
20 |
20 |
| Aantal meters voorgevuld | m | 15 | 15 | 15 | 15 |
15 |
15 |
| Maximum lengte/hoogte koelleiding | m/m |
20/15 |
20/15 |
20/15 |
20/15 |
25/20 |
30/20 |
| Minimale koelleidinglengte | m |
5 |
5 |
5 |
5 |
5 |
5 |
|
Afvoer condensaat (bu/bi) |
mm | 21/13,6 | 21/13,6 | 21/13,6 |
28/16 |
28/16 |
28/16 |
| Stroomtoevoer | AOYG | AOYG | AOYG |
AOYG |
AOYG |
AOYG | |
|
Kabelsectie tss binnen- & buitengroep |
mm² | 4G 1,5 | 4G 1,5 | 4G 1,5 |
4G 1,5 |
4G 1,5 |
4G 1,5 |
| Werkingstemperatuur in koeling | °C |
-10~43 |
-10~43 |
-10~43 |
-10~43 |
-10~46 |
-10~46 |
| Sectie voedingskabel | mm² | 3G 2,5 | 3G 2,5 |
3G 2,5 |
3G 2,5 |
3G 2,5 |
3G 2,5 |
| Automatische zekering (traag) | A | 16 | 16 | 16 | 16 | 16 | 20 |
| * Specificaties en design kunnen wijzigen zonder bericht voor verdere verbeteringen | |||||||
|
** Koeling capaciteiten zijn voelbaar en gerealiseerd bij de volgende condities. |
|||||||
|
(Koeling) Binnen temp.: 21°C D.B./15°C N.B. - Buiten temp.: 35°C D.B./24°C N.B. |
|||||||
|
# Steeds de diameter van het buitentoestel hanteren voor het monteren van de koelleidingen. Adaptorstuk is ten laste van de installateur |
|||||||
